Điểm đánh giá:
5/5

4.000.000

– Chuẩn mainboard: ATX
– Socket: AM4 , Chipset: B550
– Hỗ trợ RAM: 4 khe DDR4, tối đa 128GB
– Lưu trữ: 4 x SATA 3 6Gb/s, 2 x M.2 SATA/NVMe
– Cổng xuất hình: 1 x HDMI, 1 x DisplayPort

Chi tiết, đánh giá sản phẩm

THIẾT KẾ SỨC MẠNH TỐI THƯỢNG

Để hỗ trợ đầy đủ cho bộ xử lý AMD Ryzen ™ thế hệ thứ 3 mới nhất, bo mạch chủ B550 AORUS trang bị giải pháp năng lượng tối ưu thực sự là trực tiếp, kỹ thuật số và nhiều giai đoạn. Sau vô số thử nghiệm và thử nghiệm, GIGABYTE giới thiệu bo mạch chủ B550 AORUS bất bại cho những người đam mê. Không thỏa hiệp và không bao giờ dừng lại để đạt được cao hơn.

Mainboard Gigabyte B550 Aorus Elite

Bộ điều khiển PWM kỹ thuật số cung cấp điện áp phù hợp cho CPU

Đúng 12 + 2 pha DrMOS không có Bộ nhân đôi PWM, mỗi pha nguồn kết nối trực tiếp với CPU. Với khả năng xử lý tổng cộng lên đến 700 Amps.

Tụ điện hoàn toàn rắn để cải thiện phản ứng thoáng qua và giảm thiểu dao động.

Bộ kết nối nguồn CPU 24 pin + 8 pin.

Mainboard Gigabyte B550 Aorus Elite

Bo mạch chủ B550 AORUS ELITE sử dụng thiết kế nguồn CPU kỹ thuật số 12 * + 2 pha bao gồm cả Bộ điều khiển PWM kỹ thuật số và DrMOS. Bộ điều khiển kỹ thuật số 100% này cung cấp độ chính xác đáng kinh ngạc trong việc cung cấp năng lượng cho các thành phần nhạy cảm với năng lượng và ngốn năng lượng nhất của bo mạch chủ, cho phép những người đam mê có được hiệu suất tối đa tuyệt đối từ bộ xử lý AMD Ryzen ™ thế hệ thứ 3.

Mainboard Gigabyte B550 Aorus Elite

HIỆU SUẤT HOÀN HẢO

GIGABYTE nhận ra rằng khách hàng sẽ không ngừng theo đuổi hiệu năng tính toán tốt hơn. Chúng tôi chăm sóc nó và thực hiện trên các sản phẩm. Dấu vết bộ nhớ được bảo vệ và tối ưu hóa nâng cao hiệu suất. Đọc và viết nhanh hơn là cần thiết để tiết kiệm thời gian và nâng cao hiệu quả. Chúng tôi cung cấp nhiều bộ lưu trữ M.2 với bộ bảo vệ nhiệt để đảm bảo đọc và viết không bị lỗi. Trước, việc áp dụng các thành phần sẵn sàng PCIe 4.0 giúp bo mạch chủ B550 dễ dàng nâng cấp hơn.

Bố cục bộ nhớ – Thiết kế chuỗi Daisy

Với định tuyến chuỗi daisy được tối ưu hóa, bo mạch chủ B550 cung cấp tốc độ đã được chứng minh là DDR4-4000 MHz và hơn thế nữa với các mô-đun bộ nhớ mật độ cao *. Định tuyến được xâu chuỗi được tối ưu hóa giúp loại bỏ hiệu ứng sơ khai, đẩy một DIMM trên mỗi kênh ở chế độ xen kẽ kênh kép để đạt tần số bộ nhớ cao hơn, cung cấp cho các game thủ chuyên nghiệp trải nghiệm bộ nhớ hệ thống dày hơn và nhanh hơn.

Mainboard Gigabyte B550 Aorus Elite

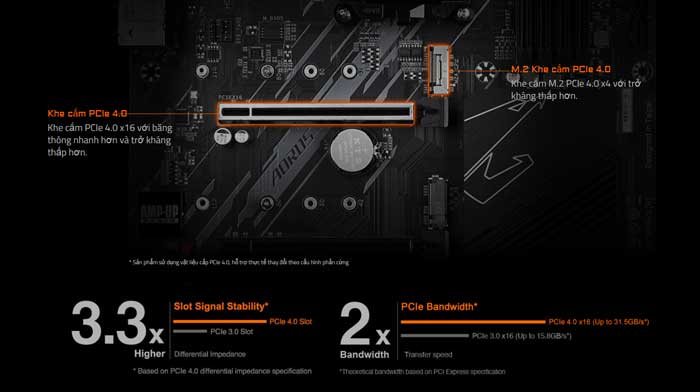

PCIe 4.0

Mainboard Gigabyte B550 Aorus Elite

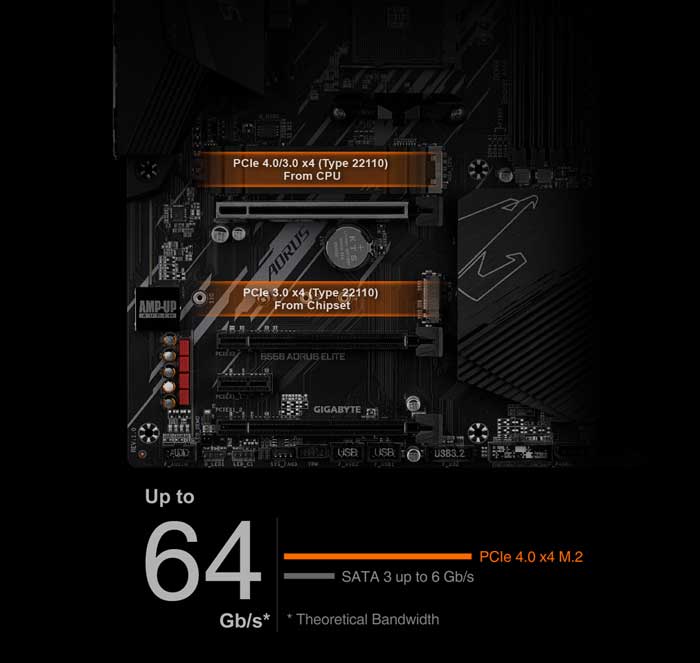

SSD Dual NVMe M.2 PCIe

Hiệu năng với SSD PCIe 4.0 x4 + PCIe 3.0 x4 NVMe

Bo mạch chủ B550 AORUS cung cấp khả năng tương thích tốt nhất trong ngành về lưu trữ NVMe cho người dùng yêu cầu dung lượng cao và tìm kiếm hiệu suất tốt nhất. Thiết kế độc đáo của AORUS có thể được cấu hình trong RAID cho tốc độ ghi lên tới 6560 MB / s (Đọc tuần tự), khiến AORUS trở thành lựa chọn rõ ràng cho PC cuối cùng.

Mainboard Gigabyte B550 Aorus Elite

GIẢI PHÁP NHIỆT TIÊN TIẾN

Hiệu suất Unthrottled được đảm bảo bởi giải pháp nhiệt tiên tiến bao gồm Tản nhiệt mở rộng, Tấm dẫn nhiệt chất lượng cao và Bộ bảo vệ nhiệt. Bo mạch chủ B550 tuyệt vời trên MOSFET và M.2 SSD ngay cả khi tải đầy đủ. Nó cung cấp nhiệt độ thấp hơn cho những người đam mê, ép xung và các game thủ chuyên nghiệp

Mainboard Gigabyte B550 Aorus Elite

Bộ bảo vệ nhiệt M.2 siêu hiệu quả của GIGABYTE

Với độ bền, GIGABYTE cung cấp giải pháp nhiệt cho các thiết bị SSD M.2. Bộ bảo vệ nhiệt M.2 ngăn chặn điều tiết và tắc nghẽn từ SSD M.2 tốc độ cao vì nó giúp tản nhiệt trước khi nó trở thành một vấn đề.

Mainboard Gigabyte B550 Aorus Elite

Smart Fan 5

Với Smart Fan 5, người dùng có thể đảm bảo rằng PC chơi game của họ có thể duy trì hiệu suất của nó trong khi vẫn mát. Quạt thông minh 5 cho phép người dùng trao đổi các tiêu đề quạt của họ để phản ánh các cảm biến nhiệt khác nhau tại các vị trí khác nhau trên bo mạch chủ

Mainboard Gigabyte B550 Aorus Elite

KẾT NỐI THẾ HỆ TIẾP THEO

Một sản phẩm cao cấp cần phải được chứng minh trong tương lai để hệ thống của bạn luôn cập nhật với công nghệ mới nhất. Bo mạch chủ B550 AORUS cung cấp tất cả các mạng, lưu trữ và kết nối WIFI thế hệ tiếp theo để giúp bạn luôn cập nhật tốc độ.

Bo mạch chủ 2.5GbE

Nhanh hơn 2 lần

Việc sử dụng mạng LAN 2,5G cung cấp kết nối mạng lên tới 2,5 GbE, với tốc độ truyền nhanh hơn ít nhất hai lần so với mạng 1GbE chung. Nó hoàn toàn phù hợp cho các game thủ và streamer với trải nghiệm trực tuyến tuyệt vời và mượt mà. Nó cũng tương thích ngược với Multi-Gig (10/100/1000 / 2500Mbps) của ethernet RJ-45.

Mainboard Gigabyte B550 Aorus Elite

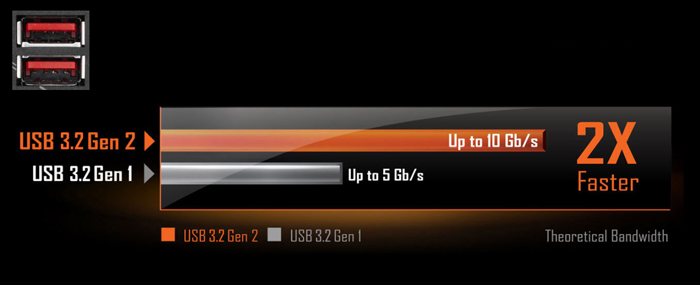

USB gốc 3.2 Gen2

Chipset AMD B550 cung cấp các cổng USB 3.2 Gen2 riêng với tốc độ lên tới 10Gbps. Có sẵn trên đầu nối USB Type-A, USB3.2 Gen2 được cải thiện nhiều với băng thông gấp đôi so với thế hệ trước cũng như khả năng tương thích ngược với USB2.0 và USB3.2 Gen1.

Mainboard Gigabyte B550 Aorus Elite

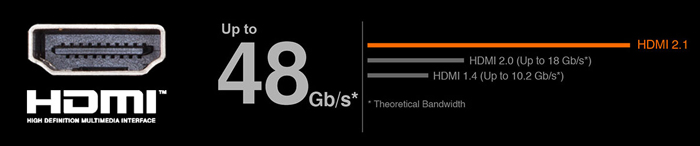

HDMI 2.1 cho Hỗ trợ 4K / 60P / 21: 9 / HDCP 2.3

HDMI 2.1, tương thích ngược với HDMI 2.0 / 1.4 và cung cấp băng thông 48 Gb / giây – gấp hai lần so với thế hệ trước. Điều này mở ra tiềm năng cho người dùng chuyển nhiều luồng video, cũng như tỷ lệ 21: 9 điện ảnh gốc (mà hầu hết các phim được quay), hỗ trợ Full HDR và ​​HDCP 2.3, để mang lại trải nghiệm hình ảnh tốt nhất cho người xem.

Mainboard Gigabyte B550 Aorus Elite

HỆ THỐNG ÂM THANH HI-FI

Đối với những người đam mê, chất lượng âm thanh là điều cần thiết cho trải nghiệm chơi game. Bo mạch chủ B550 được trang bị các thành phần âm thanh chất lượng cao như tụ điện WIMA FKP2 cấp Hi-Fi và tụ điện Nichicon Fine Gold để cung cấp trải nghiệm âm thanh tuyệt vời. Công nghệ âm thanh AORUS AMP-UP độc quyền tạo ra giải pháp âm thanh trên bo mạch lý tưởng cho những người mê âm thanh khó tính nhất.

Mainboard Gigabyte B550 Aorus Elite

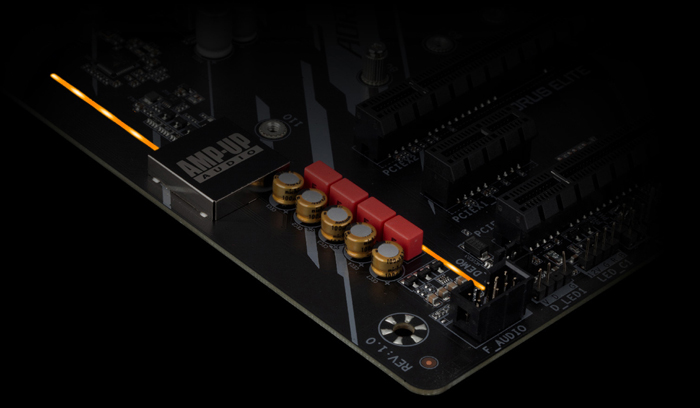

Tụ điện WIMA & âm thanh cao cấp

Các bo mạch chủ AORUS tự hào có sự kết hợp giữa tụ điện WIMA FKP2 cấp Hi-Fi và tụ điện âm thanh Chemiaon cao cấp. Trong khi các tụ âm thanh cao cấp phù hợp với các thiết bị âm thanh cao cấp, sử dụng công nghệ tiên tiến để cung cấp âm thanh phong phú trong âm trầm và tần số cao rõ ràng hơn, các tụ điện WIMA FKP2 đang được sử dụng rộng rãi trong các hệ thống Hi-Fi cao cấp. Việc bổ sung công nghệ này vào công nghệ âm thanh AOURS AMP-UP độc quyền tạo nên giải pháp âm thanh trên tàu lý tưởng cho những người mê âm thanh khó tính nhất.

Bộ chống ồn âm thanh

Các bo mạch chủ AORUS có tính năng chống ồn âm thanh, về cơ bản tách biệt các thành phần âm thanh tương tự nhạy cảm của bo mạch khỏi ô nhiễm tiếng ồn tiềm ẩn ở cấp độ PCB. Ánh sáng đường dẫn LED chiếu sáng để hiển thị sự phân tách của các lớp PCB.

ĐỘC ĐÁO VÀ PHONG CÁCH

Bo mạch chủ B550 có RGB FUSION 2.0 và cung cấp tùy chọn điều khiển trên bo mạch, dải ánh sáng bên ngoài và / hoặc thiết bị AORUS với đèn LED RGB / Địa chỉ RGB để làm cho PC của bạn trở nên độc đáo và phong cách.

GG-B550_AR_EL-19-new

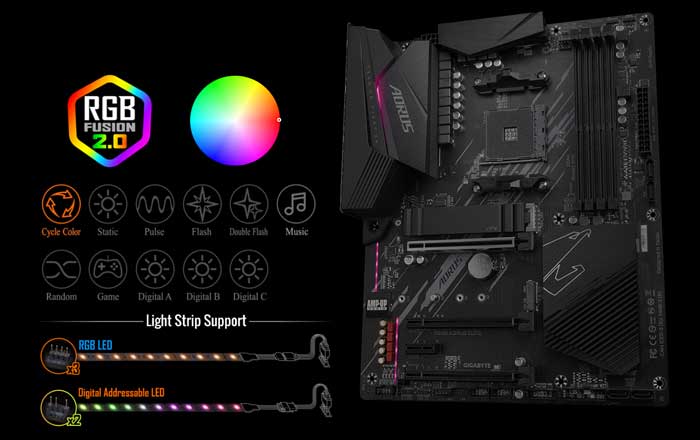

RGB Fusion 2.0 – Thiết kế trình diễn ánh sáng đa vùng

Hiện cung cấp nhiều tùy chỉnh LED hơn bao giờ hết, người dùng thực sự có thể điều chỉnh PC của mình để thể hiện lối sống của họ. Với sự hỗ trợ RGB đầy đủ và ứng dụng RGB Fusion 2.0 được thiết kế lại, người dùng có toàn quyền kiểm soát các đèn LED bao quanh bo mạch chủ.

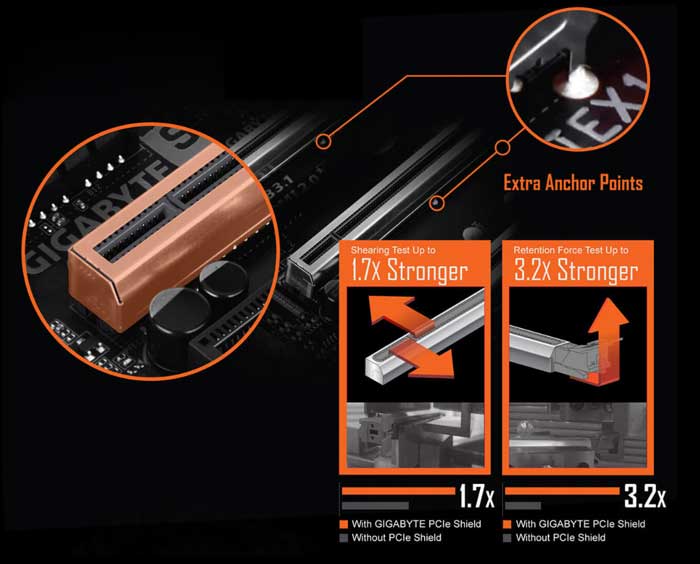

Áo giáp PCIe siêu bền

Thiết kế che chắn bằng thép không gỉ một mảnh sáng tạo từ GIGABYTE củng cố các đầu nối PCIe để cung cấp thêm sức mạnh cần thiết để hỗ trợ các card đồ họa nặng.

Mainboard Gigabyte B550 Aorus Elite

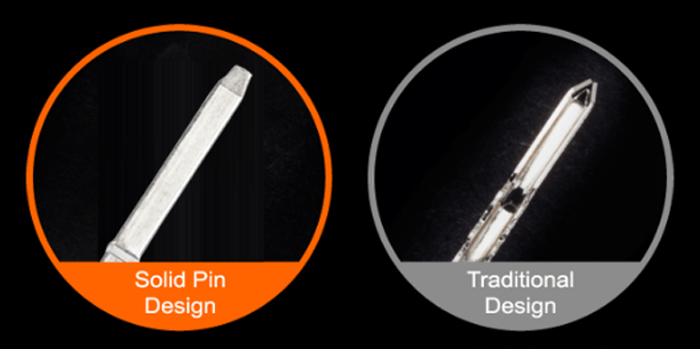

Kết nối nguồn pin rắn

Bo mạch chủ B550 AORUS có các đầu nối nguồn ATX 24pin & ATX 12V 8 chân mạ rắn để cung cấp nguồn điện ổn định trong quá trình CPU.

Mainboard Gigabyte B550 Aorus Elite

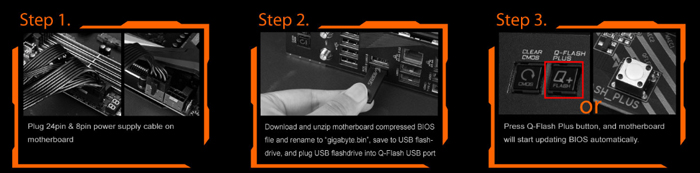

Q-Flash Plus

Với GIGABYTE Q-Flash Plus, bạn không cần phải cài đặt CPU, bộ nhớ và card đồ họa cũng như không vào menu BIOS để flash BIOS. Chỉ cần tải xuống và lưu tệp BIOS mới (đổi tên thành gigabyte.bin) trên ổ flash USB, sau đó nhấn nút Q-Flash Plus chuyên dụng và bạn đã sẵn sàng!

Mainboard Gigabyte B550 Aorus Elite

Thông số kỹ thuật

CPU
  • AMD Socket AM4, support for: AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series and Ryzen™ 3000 Series Processors

(Please refer “CPU Support List” for more information.)

Chipset
  • AMD B550
Memory
  • 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
  • Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules
  • Dual channel memory architecture
  • Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules*
    * ECC memory (ECC mode) support varies by CPU
  • Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
  • Support for Extreme Memory Profile (XMP) memory modules

(Please refer “Memory Support List” for more information.)

Onboard Graphics

Integrated Graphics Processor:

  • 1 x DisplayPort, supporting a maximum resolution of 5120×2880@60 Hz
    * Support for DisplayPort 1.4 version, HDCP 2.3, and HDR.
  • 1 x HDMI port, supporting a maximum resolution of 4096×2160@60 Hz
    * Support for HDMI 2.1 version, HDCP 2.3, and HDR.

Maximum shared memory of 16 GB

Audio
  • Realtek® ALC1200 codec
  • High Definition Audio
  • 2/4/5.1/7.1-channel
  • Support for S/PDIF Out
LAN
  • Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)
Expansion Slots
  • 1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
    – AMD Ryzen™ 5000 Series and Ryzen™ 3000 Series Processors support PCIe 4.0 x16 mode
    – AMD Ryzen™ Ryzen™ 5000 G-Series and Ryzen™ 4000 G-Series Processors support PCIe 3.0 x16 mode
    * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  • 1 x PCI Express x16 slot (PCIEX2), integrated in the Chipset:
    – Supporting PCIe 3.0 x2 mode
  • 1 x PCI Express x16 slot (PCIEX1_2), integrated in the Chipset:
    – Supporting PCIe 3.0 x1 mode
  • 1 x PCI Express x1 slot (PCIEX1_1), integrated in the Chipset:
    – Supporting PCIe 3.0 x1 mode
Storage Interface
  • 1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
    – AMD Ryzen™ 5000 Series and Ryzen™ 3000 Series Processors support SATA and PCIe 4.0 x4/x2 SSDs
    – AMD Ryzen™ Ryzen™ 5000 G-Series and Ryzen™ 4000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
  • 1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
    – Supporting SATA and PCIe 3.0 x4/x2 SSDs
  • 4 x SATA 6Gb/s connectors, integrated in the Chipset:
    – Support for RAID 0, RAID 1, and RAID 10
USB

CPU:

  1. 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel
  2. 2 x USB 3.2 Gen 1 ports on the back panel

Chipset:

  1. 1 x USB Type-C™ port with USB 3.2 Gen 1 support, available through the internal USB header
  2. 1 x USB 3.2 Gen 1 port on the back panel
  3. 2 x USB 3.2 Gen 1 ports available through the internal USB header
  4. 2 x USB 2.0/1.1 ports on the back panel

Chipset+USB 2.0 Hub:

  1. 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
  • 1 x 24-pin ATX main power connector
  • 1 x 8-pin ATX 12V power connector
  • 2 x M.2 Socket 3 connectors
  • 4 x SATA 6Gb/s connectors
  • 1 x CPU fan header
  • 1 x water cooling CPU fan header
  • 3 x system fan headers
  • 1 x CPU cooler LED strip/RGB LED strip header
  • 2 x addressable LED strip headers
  • 2 x RGB LED strip headers
  • 1 x front panel header
  • 1 x front panel audio header
  • 1 x USB Type-C™ port, with USB 3.2 Gen 1 support
  • 1 x USB 3.2 Gen 1 header
  • 2 x USB 2.0/1.1 headers
  • 1 x Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only)
  • 1 x Clear CMOS jumper

*All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

Back Panel Connectors
  • 1 x DisplayPort
  • 1 x HDMI port
  • 2 x USB 3.2 Gen 2 Type-A ports (red)
  • 3 x USB 3.2 Gen 1 ports
  • 2 x USB 2.0/1.1 ports
  • 1 x Q-Flash Plus button
  • 1 x RJ-45 port
  • 1 x optical S/PDIF Out connector
  • 5 x audio jacks
I/O Controller
  • iTE® I/O Controller Chip
H/W Monitoring
  • Voltage detection
  • Temperature detection
  • Fan speed detection
  • Water cooling flow rate detection
  • Overheating warning
  • Fan fail warning
  • Fan speed control
    * Whether the fan speed control function is supported will depend on the fan you install.
BIOS
  • 1 x 256 Mbit flash
  • Use of licensed AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
  • Support for APP Center
    * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
    @BIOS
    EasyTune
    Fast Boot
    Game Boost
    ON/OFF Charge
    RGB Fusion
    Smart Backup
    System Information Viewer
  • Support for Q-Flash Plus
  • Support for Q-Flash
  • Support for Xpress Install
Bundled Software
  • Norton® Internet Security (OEM version)
  • Realtek® 8125 Gaming LAN Bandwidth Control Utility
Operating System
  • Support for Windows 10 64-bit
Form Factor
  • ATX Form Factor; 30.5cm x 24.4cm
Remark
  • Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors’ website or 3rd party website.
  • Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website.
